ADLINK PCI-8132 placă de achiziție de date

Specificații pentru placa de achiziție de date National Instruments PCI-8132 articol utilizat

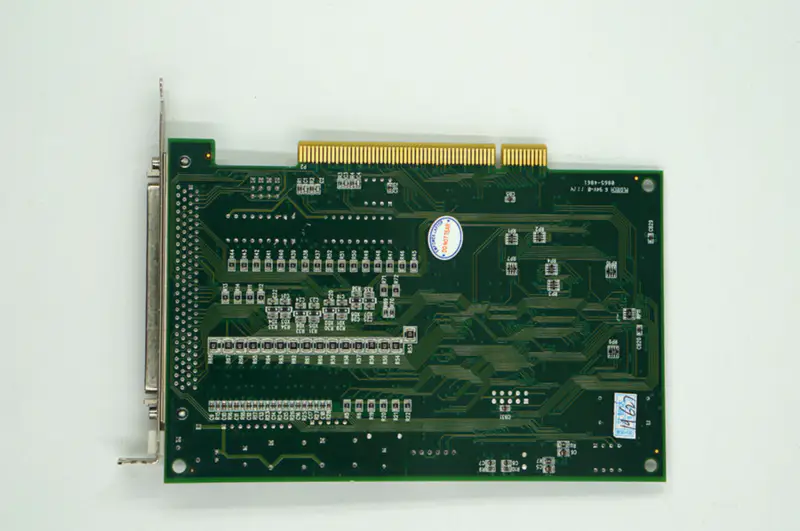

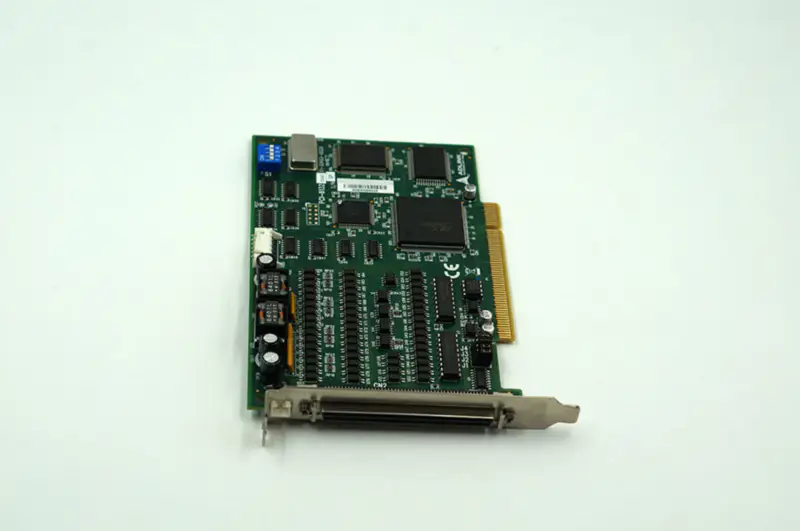

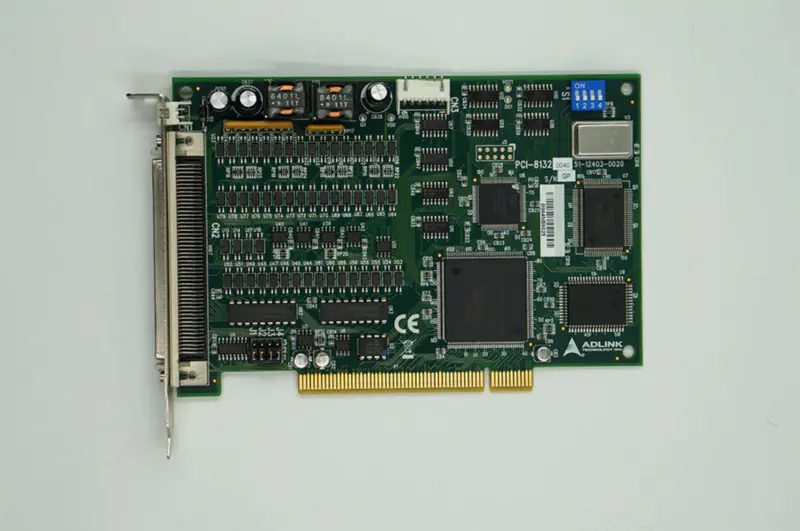

Imagini despre produs pentru ADLINK PCI-8132

Specificații

Marca: ADLINK
Numărul modelului: PCI-8132
Opțiuni de ieșire a impulsurilor: OUT/DIR, CW/CCW
Număr de axe: 2
Rata de ieșire a impulsurilor: 0,03 pps până la 2,4 Mpps programabil
Ieșire comandă impuls: DIR/OUT, CW/CCW
Max. Rata de accelerare: 91 Mpps2
Rezoluție viteză: 16 biți
Rata de intrare a codificatorului: 2.4 MHz @ 3 M cablu
Rezoluție contor encoder: 28 biți
Interval de poziționare: -134,217,728 până la +134,217,727 impulsuri (28 biți)
Max. Număr de carduri într-un sistem: 12
Interfață de mișcare Semnale I/O
Pin de intrare de blocare a poziției: LTC (1 kHz pentru declanșare continuă)
Pin I/O: Diferențial și 2500 VRMS izolat optic
Semnale encoder incremental Pin de intrare: DIR/OUT, EA/EB
Intrare semnal index encoder: EZ
Pin de intrare a semnalului comutatorului mecanic de limită: ±EL, ±SD și ORG
Interfață servomotor Pin I/O: INP, ALM, ERC
Pin DO general: SVON
Pin DI general: RDY
Intrare semnal pulsator: PA și PB
Semnal de pornire/oprire simultană Pin I/O: STA și STP
I/O cu scop general: 16-CH intrare & 16-CH ieșire
Numărul canalului: 32-CH
Nivel de intrare cu 2 axe: Da
Pachet: Pachet antistatic
Stare: Folosit, testat
