Versiunea simplificată are cu două interfețe PCI mai puține și un port de rețea.

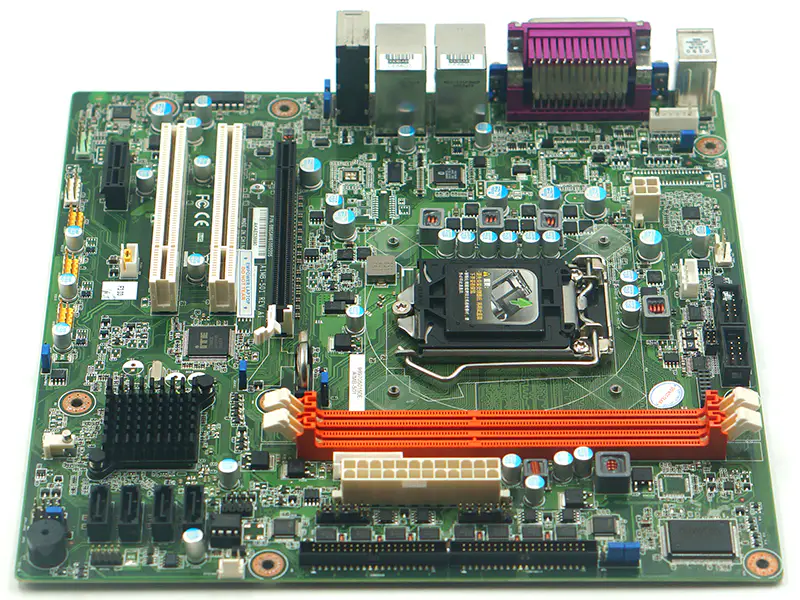

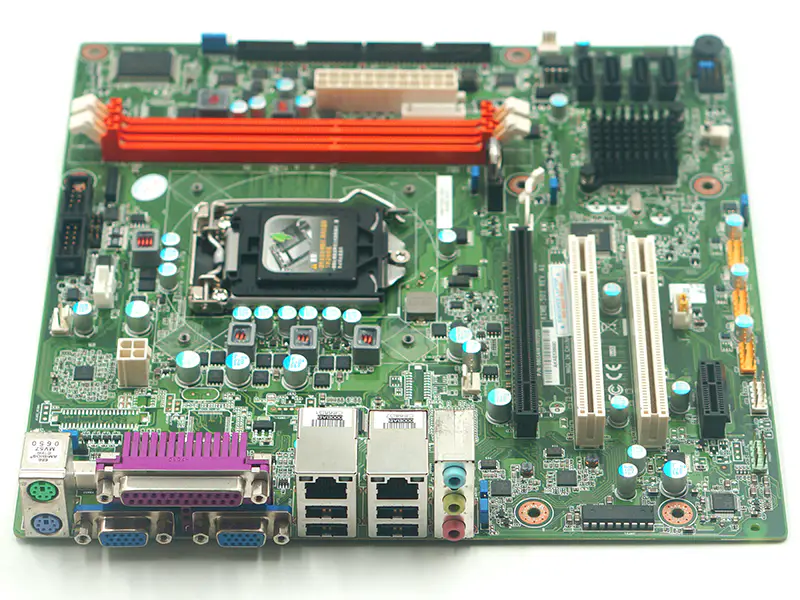

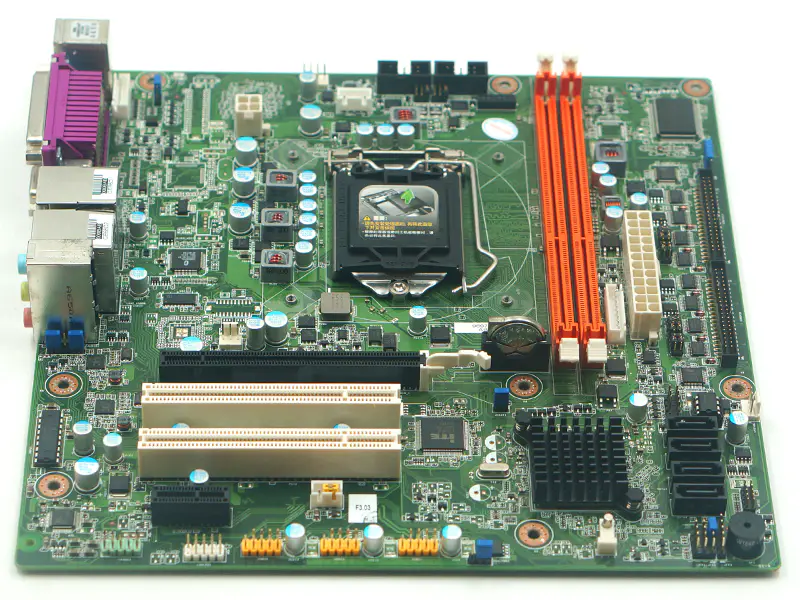

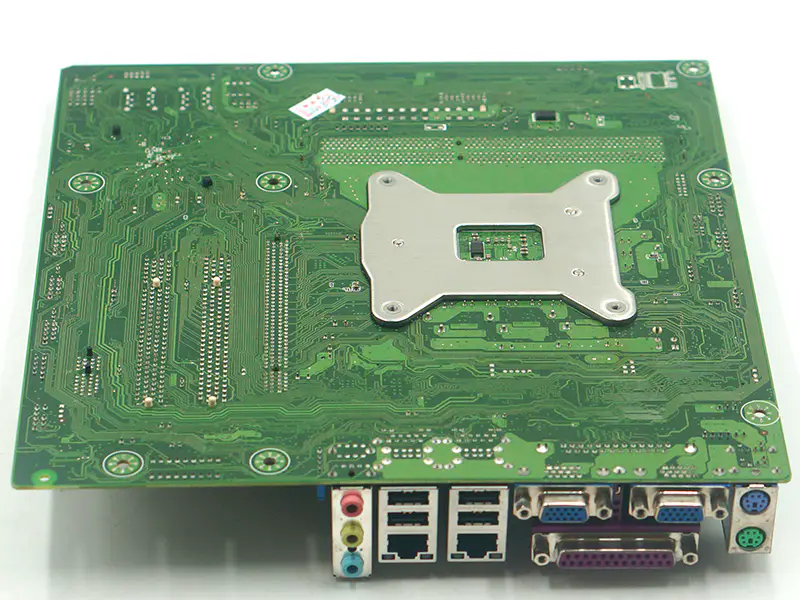

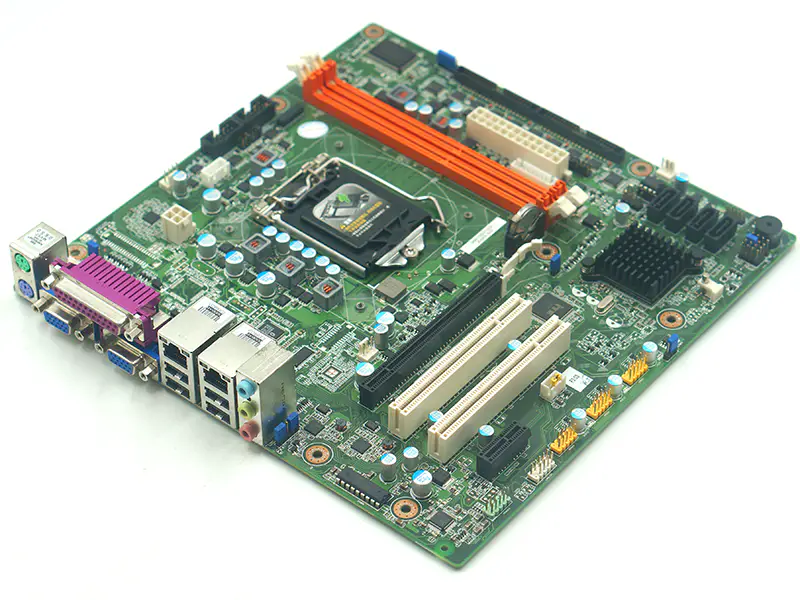

Imagini pentru AIMB-501G2-KSA1E AIMB-501 REV:A1 (versiunea completă)

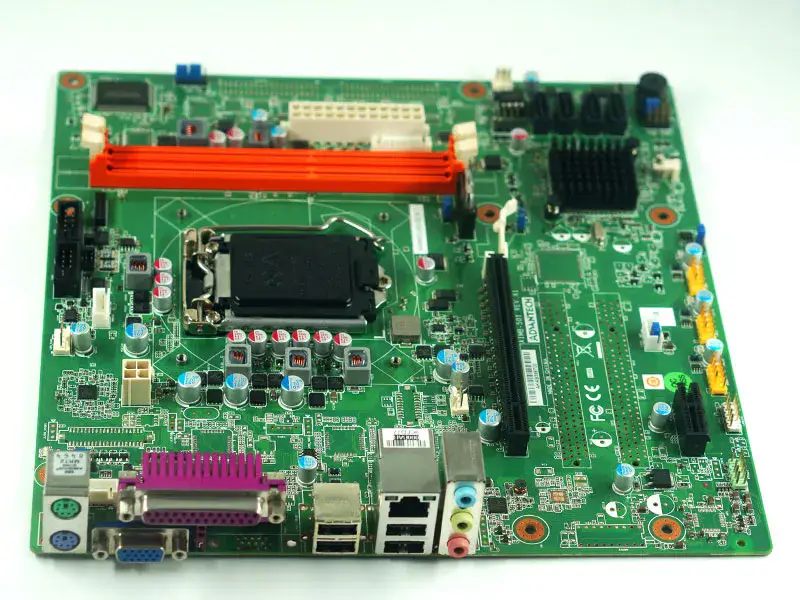

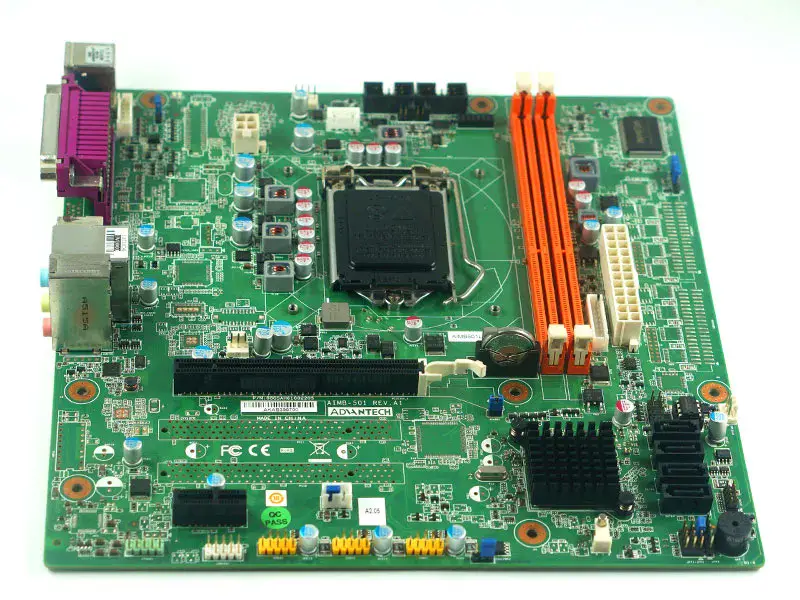

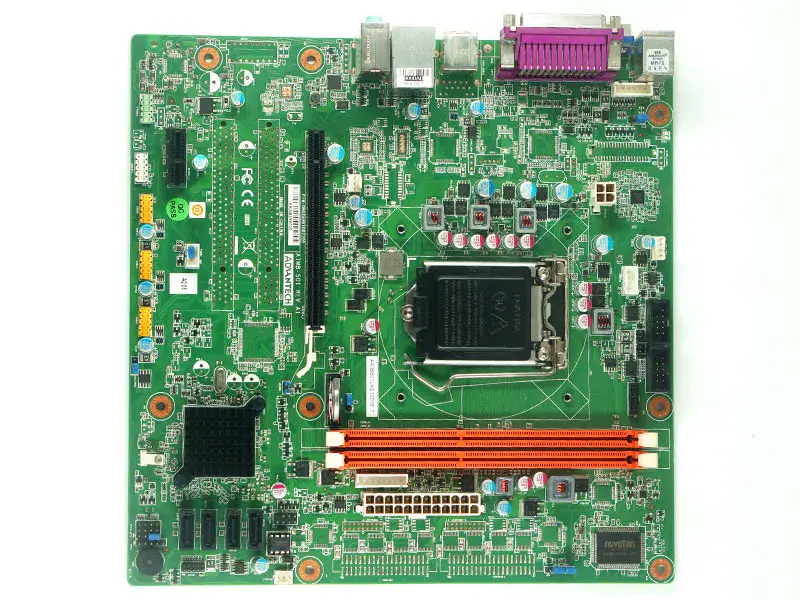

Imagini pentru AIMB-501L-KSA1E AIMB-501 REV:A1 (Versiune simplificată)
Specificațiile plăcii de bază
Tip： Placă de bază industrială încorporată
Nume de marcă: Advantech
Număr de model： AIMB-501L-KSA1E
Locul de origine： Taiwan, China
Controler: Intel HD Graphics
DDI (HDMI/DVI/DisplayPort): DVI: 1920 x 1200 @ 60Hz (opțional)
Motor grafic: suport DirectX 10.1 și OpenGL 3.0
Memorie grafică: maxim 1GB memorie partajată cu 2GB și mai mult memorie de sistem instalată
VGA: Până la 2048 x 1563 @ 60Hz
Factor de formă: Micro ATX
Port COM: 2 ( 1 x RS232, 1 x RS232/ 422/ 485)
GPIO: GPIO pe 8 biți
Tastatură: 1
LPT: 1
Ventilator inteligent: 3
TPM: Opțional
USB2.0: 10
Suport ECC: Nu
Max. Capacitate: 16 GB
Soclu de memorie: 2 x DIMM cu 240 de pini
Tehnologie de memorie: DDR3 1066/1333 MHz
BIOS procesor: AMI EFI 64Mbit
Chipset Intel H61 PCH
Număr de nucleu: 2 / 4
CPU： Intel i7-2600 / i5-2400 / i3-2120 / Pentium G850 / Celeron G540
CPU TDP: 95W/ 65W
Frecvență: 2.5GHz ~ 3.4 GHz
Cache L3： 2 ~ 8MB
SATA： 4 x SATAII (rata maximă de transfer de date 300 MB/s)
Sistem de operare Linux： Da
Sistem de operare Microsoft Windows：Da
Sistem de operare SUSIAccess： Da
Baterie litiu 3 V / 200 mAh
Conector: ATX24P
Consum de energie (încărcare completă)： 1,72A @ 5V / 1,02A @ 3,3V / 5,61A @ 12V / 0,27A @ 5Vsb / 0,16A @ -12V
Consum de energie (inactiv)： 1.39A @ 5V / 0.96A @ 3.3V / 0.63A @ 12V / 0.16A @ 5Vsb / 0.15A @ -12V
Tip de alimentare： ATX
Conector Ethernet: RJ45 x 1
Controler Ethernet： GbE1: RTL8111-VL
Viteza Ethernet： 10/ 100/ 1000 Mbps
Interfață audio: HD Audio
CODEC audio: Realtek ALC892, audio de înaltă definiție (HD)
Conector audio: 2 (intrare linie, ieșire linie, intrare microfon)
Cronometru WatchDog: Da
PCI Express x 1： 1
PCI Express x 16：1
Dimensiuni (mm)：244 x 244 mm
Greutate：1.2 kg (2.64 lb), greutatea totală a pachetului
Stare： Folosit, testat
