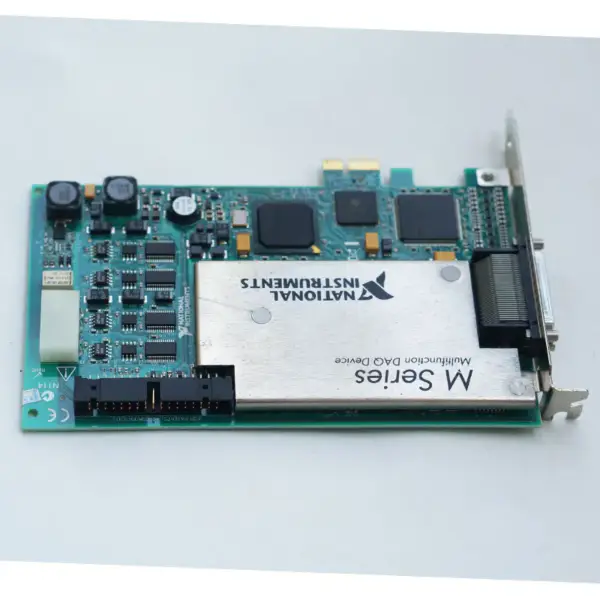

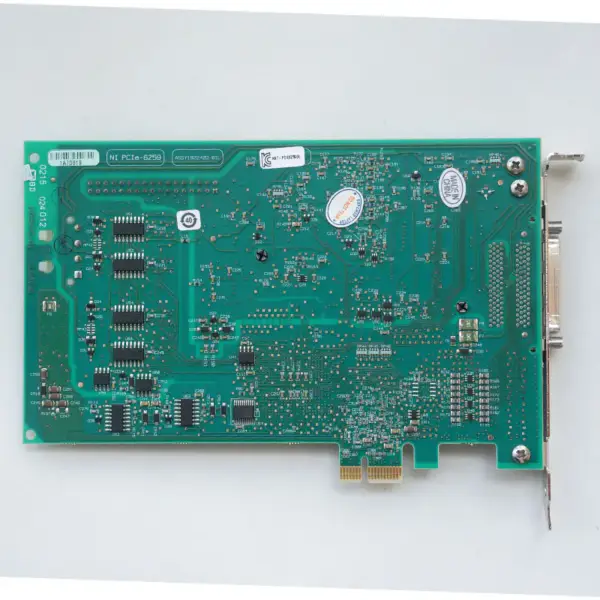

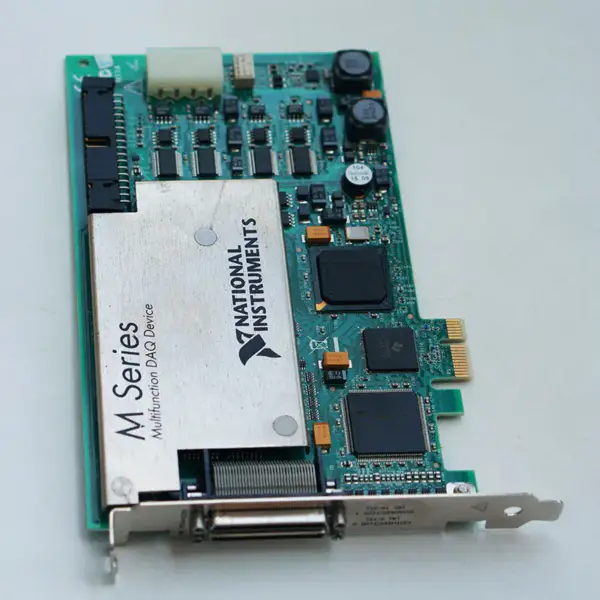

Imagini ale produsului
Specificații
Marca: NI
Model:PCIe-6259
Număr de canale: 16 diferențiale sau 32 cu un singur capăt
Rezoluție ADC: 16 biți
DNL: Nu sunt garantate coduri lipsă
Rata de eșantionare
Canal unic maxim: 1,25 MS/s
Maxim multicanal (agregat): 1.00 MS/s
Minim: Niciun minim
Rezoluția temporizării: 50 ns
Precizia cronometrării: 50 ppm din rata de eșantionare
Cuplaj de intrare: DC
Interval de intrare: ±0,1 V, ±0,2 V, ±0,5 V, ±1 V, ±2 V, ±5 V, ±10 V
Tensiunea maximă de lucru pentru intrările analogice (semnal + mod comun): ±11 V din AI GND
CMRR (DC la 60 Hz): 100 dB
Impedanță de intrare (dispozitiv pornit)
AI+ la AI GND >10 GΩ în paralel cu 100 pF
AI- la AI GND >10 GΩ în paralel cu 100 pF
Impedanță de intrare (dispozitiv oprit)
AI+ la AI GND 820 Ω
AI- la AI GND 820 Ω
Impedanță de intrare
Crosstalk (la 100 kHz)
Canale adiacente -75 dB
Canale neadiacente -95 dB
Lățime de bandă semnal mic (-3 dB): 1,7 MHz
Dimensiunea FIFO de intrare: 4.095 eșantioane
Memorie listă de scanare: 4,095 intrări
Transferuri de date
PCI/PCI Express/PXI/PXI Express: DMA (scatter-gather), întreruperi,
programată I/O
USB: Flux de semnal USB, programat I/O
Protecție la supratensiune pentru toate intrările analogice și canalele de detecție
Dispozitiv pe ±25 V pentru până la patru pini AI
Dispozitiv oprit ±15 V pentru până la patru pini AI
Curent de intrare în condiții de supratensiune: ±20 mA maxim/Pin AI
Stare:Folosit
